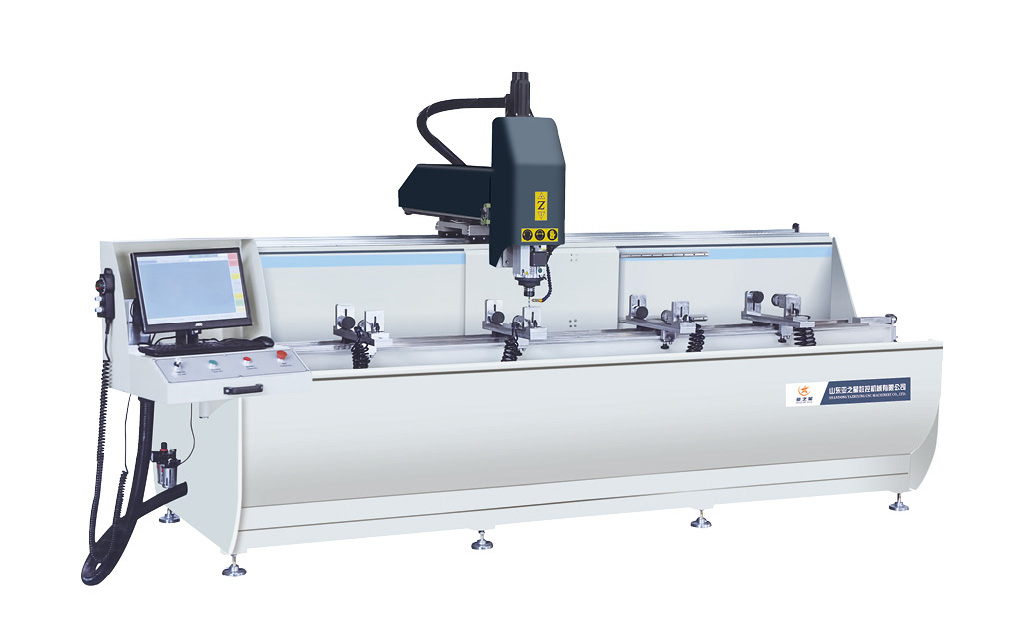

設備特點:
適用于工業鋁合金型材、門窗、幕墻鋁合金型材的圓孔、槽孔、鎖孔、異型孔等以及鋁型材的銑削、倒角、平面雕刻等工序的加工。
主軸采用風冷電主軸,功率3KW,轉速0~18000轉/min,精度高、安全性好、可靠性高。
運動副全部采用進口導軌、滑塊,X軸采用高精度斜齒輪、斜齒條傳動,Y軸、Z軸采用高精度滾珠絲杠傳動。傳動平穩,有效提高整機精度。
工作臺翻轉180°。-90°~0°~+90°,型材一次裝夾可以實現三面加工,加工深通孔(異型孔)時,通過工作臺翻轉實現深孔加工,提高效率、質量好。
采用手動泵供油系統,刀具采用系統控制噴霧冷卻裝置。
機床主要部件采用鋼結構全部經過時效處理。
技術參數:
電源:380V/50Hz
工作壓力:0.5~0.8/MPa
總功率:6KW
電主軸功率:3KW
最高轉速:18000r/min
X/Y/Z軸行程:3000mm/500mm/350mm
X軸速度:50000mm/min
Y軸、Z軸速度:15000mm/min
外形尺寸:4180×1600×2200mm
